Temperatursensor defekt -> Varianten um trotzdem zu fahren?
#11
(14.11.2021, 14:52)jitensha schrieb: Hallo zusammen,

ich habe es nun endlich geschafft und der Temparatursensor meldet wieder normale Werte und das Bike entzückt wie ein junges Reh.
+ Etwas für die Nachhaltigkeit getan  (keinen funktionierenden Motor auf den Müll geworfen, alle Teile konnten wiederverwendet werden)
+ Etwas für mein Portemonnaie getan (ca. 1500 CHF gespart)
+ Einiges gelernt

Hat einiges an Geduld gekostet, gab auch ein paar Umwege, aber es war es für mich definitiv Wert.

Die Lösung ist sehr einfach wenn man sie weiss, kostet ca. 2 CHF an Material und 1h Arbeit  :
- Der Temperatursensor meldet falschen Wert
- Kabel und Ader identifizieren welchen den Temperatur Wert liefert
- Widerstand einbauen der die Temperatur wieder in den Korrekten Bereich führt.
- Gut isolieren + los cruisen

Weitere Details gebe ich gerne per PN.

Gute Lösung! Es gibt allerdings zwei Einschränkungen:

- Funktioniert nur, wenn der PT100 unterbrochen oder zumindest einen sehr hohen Ohmwert hat
- Der Überhitzungsschutz des Motors wird dabei natürlich umgangen, bez. verhindert

Generell:
PT100 haben einen pos. Temperaturkoeffizienten. Bei 0 Grad haben sie i.d.R. 100 Ohm, jedes Grad mehr steigert den Ohmwert. Schaltet man einen 110 Ohm Widerstand in die Zuleitung zum Motor liegt dieser parallel zum eingebauten PT100. Ist dieser unterbrochen oder sehr hochohmig übernimmt dieser Widerstand diese Funktion und simuliert dem OMNI eine Motortemperatur von ca. 26 Grad.


Zitieren
#12
Mensch, was ihr alles für Sachen wisst. Wow. :-)
Zitieren
#13
(14.11.2021, 23:10)bluecat schrieb: War der PT100 nun ohne Widerstand oder mit unendlich Ohm?

(18.11.2021, 17:12)Hannes Buskovic schrieb: Mensch, was ihr alles für Sachen wisst. Wow. :-)

und mit den Antworten oben wird auch klar, was meine Frage soll...
Zitieren
#14
Anbei noch die weiteren Details falls das auch jemanden auftritt. Eigentlich eine kurze Sache wenn man weiss wie - ich habe jedoch viele Stunden investiert um es herauszufinden.

Noch ein paar Erklärungen. Vor dem Umbau hat das Fahrrad bei mir ca. 145-152C gemeldet auch wenn es tagelang gestanden hast und dementsprechend hat die Software blockiert.

Auf dem ersten Bild sieht man den Stecker wo ich eingreifen konnte. Der Anschluss und das Kabel ist dort wo der Temperatursensor Wert überträgt wird. Ich habe dann um es zu testen ein Potentiometer (regelbarer Widerstand) angeschlossen. So konnte ich testen welche Widerstand welchen Wert ergbit.  Mit 50k Ohm Widerstand zeigte es bei -9C an und bei 10k Ohm 21C und bei sehr wenig Widerstand etwa 100C.  Ich habe mich danach entschlossen einen fixen 10k Ohm Widerstand einzubauen. Nun zeigt der Sensor Werte um 21C und schwankt ein paar Grad.

Natürlich habe ich nun keinen korrekten Wert - aber Differenzen sehe ich noch. Ich glaube kaum dass ich den Motor wirklich überhitze mit meiner Fahrweise und dass ihn so noch ein paar Jahre fahren und etwas für die Nachhaltigkeit tun kann.

Neben Controller das Kabel ausstecken


Dieser Anschliuss liefert Temperatur


Diese Ader durchtrennt


Mit einem solchen Potentiometer den Widerstand gemessen


Erste Einbauvariante


Ich habe die Widerstände und Quetschverbinder von Conrad bestellt. Quetschverbinder ist dieser:
2x Klauke 769 Parallelverbinder 0.10 mm² 0.40 mm² Vollisoliert Gelb 1 St. - Conrad Electronic Schweiz
1x TRU COMPONENTS Metallschicht-Widerstand 10 kΩ axial bedrahtet 0207 0.6 W 1 % 1 St. - Conrad Electronic Schweiz

Wenn man sonst die Werkzeuge und Isolierband hat, wären das also 0.81 Franken Teilekosten vs. 1500 CHF Motorwechsel.
Zitieren
#15
(21.11.2021, 22:09)jitensha schrieb: Vor dem Umbau hat das Fahrrad bei mir ca. 145-152C gemeldet
...
Mit 50k Ohm Widerstand zeigte es bei -9C an und bei 10k Ohm 21C und bei sehr wenig Widerstand etwa 100C.  Ich habe mich danach entschlossen einen fixen 10k Ohm Widerstand einzubauen. Nun zeigt der Sensor Werte um 21C und schwankt ein paar Grad.
...
Wenn man sonst die Werkzeuge und Isolierband hat, wären das also 0.81 Franken Teilekosten vs. 1500 CHF Motorwechsel.

Die angezeigte Temperatur nimmt mit abnehmendem Widerstand zu -

Warum ist das so?

Wie gefällt Dir meine Rechung: Ich lade im Nidertarif für 8.45 Rp. / kWh und komme mit dem 983Wh Akku 70km weit. Das sind 0.00119 Franken pro Kilometer.
Zitieren
#16
(21.11.2021, 22:09)jitensha schrieb: Anbei noch die weiteren Details falls das auch jemanden auftritt. Eigentlich eine kurze Sache wenn man weiss wie - ich habe jedoch viele Stunden investiert um es herauszufinden.

Noch ein paar Erklärungen. Vor dem Umbau hat das Fahrrad bei mir ca. 145-152C gemeldet auch wenn es tagelang gestanden hast und dementsprechend hat die Software blockiert.

Auf dem ersten Bild sieht man den Stecker wo ich eingreifen konnte. Der Anschluss und das Kabel ist dort wo der Temperatursensor Wert überträgt wird. Ich habe dann um es zu testen ein Potentiometer (regelbarer Widerstand) angeschlossen. So konnte ich testen welche Widerstand welchen Wert ergbit.  Mit 50k Ohm Widerstand zeigte es bei -9C an und bei 10k Ohm 21C und bei sehr wenig Widerstand etwa 100C.  Ich habe mich danach entschlossen einen fixen 10k Ohm Widerstand einzubauen. Nun zeigt der Sensor Werte um 21C und schwankt ein paar Grad.

Da scheint also ein NTC drin zu sein, oder? Hast du auch bestimmt welches andere Kabel (neben orange) den NTC mit dem Controller verbindet? Ist es das schwarze daneben? Dort messe ich Vor- und Rückwärts das gleiche - deshalb ist es wohl das zweite Kabel zum NTC.

Danke
Zitieren
#17
jitensha


Zitat:Ich habe die Widerstände und Quetschverbinder von Conrad bestellt. Quetschverbinder ist dieser:
2x Klauke 769 Parallelverbinder 0.10 mm² 0.40 mm² Vollisoliert Gelb 1 St. - Conrad Electronic Schweiz
1x TRU COMPONENTS Metallschicht-Widerstand 10 kΩ axial bedrahtet 0207 0.6 W 1 % 1 St. - Conrad Electronic Schweiz

Wenn man sonst die Werkzeuge und Isolierband hat, wären das also 0.81 Franken Teilekosten vs. 1500 CHF Motorwechsel.

DANKE!

Ich hab nämlich genau das gleiche, Tempsensor zeigt immer deutlich über 100 grad, aktuell 157, obwohl der Stromer in der Garage steht und ich heute noch nicht gefahren bin. Und meistens nach dem Laden (im Stromer) blockiert der Motor für ne Weile. (wieso auch immer Laden des Akkus im Stromer den Motor-Temperatusensor beinflussen sollte ?)


Hast du auch getestet was passiert wenn man das Orange Kabel einfach nur trennt? dann sollte ja die Temperatur einfach gar nicht mehr auslesbar sei, frage ist ob er dann auch blockiert oder das ignoriert (neben paar Errormeldungen in der SW vermutlich ^^)
Zitieren
#18
(13.04.2022, 22:27)svenkuehn schrieb:
(21.11.2021, 22:09)jitensha schrieb: Anbei noch die weiteren Details falls das auch jemanden auftritt. Eigentlich eine kurze Sache wenn man weiss wie - ich habe jedoch viele Stunden investiert um es herauszufinden.

Noch ein paar Erklärungen. Vor dem Umbau hat das Fahrrad bei mir ca. 145-152C gemeldet auch wenn es tagelang gestanden hast und dementsprechend hat die Software blockiert.

Auf dem ersten Bild sieht man den Stecker wo ich eingreifen konnte. Der Anschluss und das Kabel ist dort wo der Temperatursensor Wert überträgt wird. Ich habe dann um es zu testen ein Potentiometer (regelbarer Widerstand) angeschlossen. So konnte ich testen welche Widerstand welchen Wert ergbit.  Mit 50k Ohm Widerstand zeigte es bei -9C an und bei 10k Ohm 21C und bei sehr wenig Widerstand etwa 100C.  Ich habe mich danach entschlossen einen fixen 10k Ohm Widerstand einzubauen. Nun zeigt der Sensor Werte um 21C und schwankt ein paar Grad.

Da scheint also ein NTC drin zu sein, oder? Hast du auch bestimmt welches andere Kabel (neben orange) den NTC mit dem Controller verbindet? Ist es das schwarze daneben? Dort messe ich Vor- und Rückwärts das gleiche - deshalb ist es wohl das zweite Kabel zum NTC.

Danke

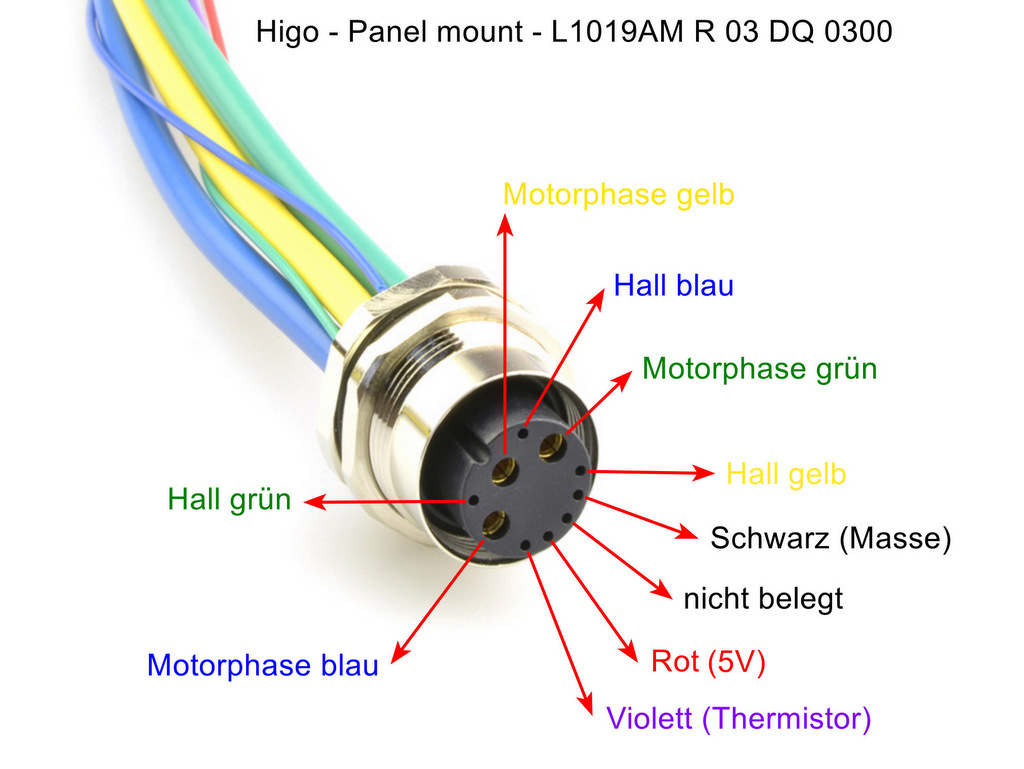

Update: hier die komplette Decodierung des Signalkabels (MINI C) vom Motor des ST2: https://docs.google.com/spreadsheets/d/1...sp=sharing

Es handelt sich ziemlich sicher um einen NTC. Widerstand im Tiefkühler ca. 70kOhm und ca. 10.5kOhm bei 23°C.

Die Lösung, die immer funktioniert wäre, ein 11kOhm Widerstand zwischen "Orange" und "Schwarz" und "Orange" danach zum Motor auftrennen.
Schwarz ist GND (für Hall und NTC), Rot (VCC für die Hallsensoren).

Oder den NTC im Motor wechseln: Hier sollte man dann einen NTC mit 25C-Widerstand von ca. 10.7kOhm nehmen und beta irgendwo bei 3500.
Zitieren
#19
Das gleiche Problem ist bei meinem ST3 aufgetaucht. Ich lasse dies reparieren (Austausch des Motors).
Zwar recht teures Unterfangen jedoch für einen Wiederverkauf besser mit meinem Gewissen vereinbar.
